Fundus Aufnahmen mit höchster Auflösung führen zu den besten klinischen Entscheidungen

Fundus images with highest resolution lead to the best clinical decisions

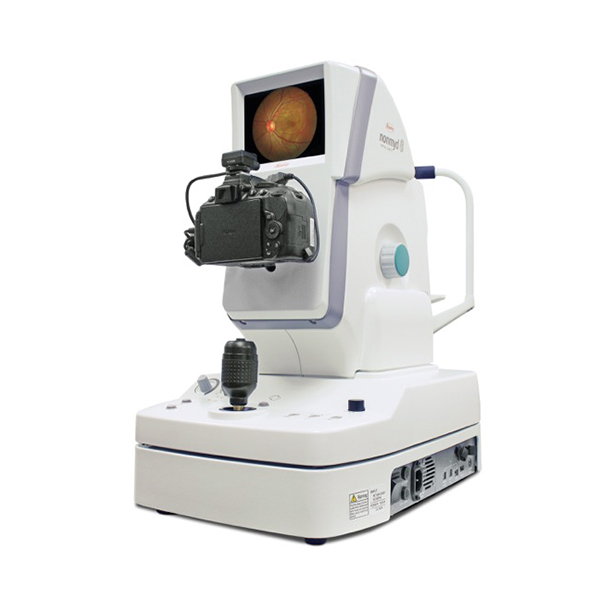

nonmyd 8s




nonmyd 8s

Die ultimative, digitale Funduskamera für eine verbesserte Bildgebung ist in drei einfachen Schritten zu bedienen.

- Einfach ausrichten
- Fokussieren
- Abdrücken

The ultimate digital fundus camera for improved imaging is easy to use in three simple steps.

- Easy alignment
- Focusing
- Shot

Beschreibung

Description

Die ultimative, digitale Funduskamera bietet:

- Non-Mydriatische Farbfundusaufnahmen
- Anteriore Aufnahmen
- 3.3mm minimaler Pupillendurchmesser
- Mehrere interne Fixationsziele
- Beste Leistung dank hochwertiger Optiken – Made in Japan

The ultimate digital fundus camera offers:

- Non-Mydriatic color fundus images
- Anterior images
- 3.3mm minimum pupil diameter
- Multiple internal fixation targets
- Best performance thanks to high quality optics – Made in Japan

Technische Daten

Technical data

Aufnahmewinkel:Aapture angle: 45°45°
Arbeitsabstand:Working distance: 30mm30mm
Minimaler Pupillendurchmesser: Minimum pupil diameter: 4 mm, (SP 3,3mm) 4 mm, (SP 3.3mm)
Justierungsbereich für optische Komponenten: Adjustment range for optical components: 40mm vorwärts/rückwärts
98mm links/rechts
27mm vertikal (elektrisch)
40mm forward/backward
98mm left/right
27mm vertical (electric)
Kompensationsbereich des untersuchten Auges: Compensation range of the examined eye: Ohne Kompensation: -12D bis +13D
Kompensation +: +10D bis +35D
Kompensation -: -32D bis -10D
Without compensation: -12D til +13D
Compensation +: +10D til +35D
Compensation -: -32D til -10D
Kinnauflagen-Einstellbereich: Chinrest adjustment range: 55 mm (elektrisch verstellbar) 55 mm (electrically adjustable)
Fokussieren: Focusing: Justieren von geteilten Leuchtbalken/Fokussierbalken Adjustment of subdivided light bar/focus bar
Toleranz des Pixelabstands auf dem Fundus (ISO 10940): Tolerance of the pixel distance on the fundus (ISO 10940): Normales Bild: S* (µm ± 7%)
L* (4,5Mm ± 7%)
Normal image: S* (µm ± 7%)
L* (4.5Mm ± 7%)
Interne Fixationsmarke: Internal fixation marks: Posterior, Sehnerv, Zentrale Makula, Mosaik 8 Positionen Posterior, optic nerve, central macula, mosaic 8 positions
Kamera: Camera: Farbe: Spezielle Nikon Spiegelreflex-Digitalkamera Color: Special Nikon SLR digital camera
Monitor: Monitor: 5,7 Zoll LCD 5,7 inch LCD
Lichtquelle: Light source: Observierung: Nah-infrarote LED
Fotografie: Xenonblitzlampe
Observation: Near-infrared LED
Photography: Xenon flash lamp
Stromversorgung: Power Supply: Eingang: AC100-240V, 50/60Hz
Stromverbrauch: 150VA
Input: AC100-240V, 50/60Hz
Power consumption: 150VA
Gewicht: Weight: 21kg (ohne Digitalkamera) 21kg (without Camera)
Abmessungen: Dimensions: 310 (B) x 504 (T) x 548 (H) mm 310 (W) x 504 (L) x 548 (H) mm
